굴삭기용 유압블럭

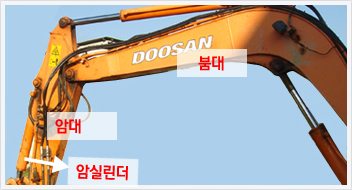

• 암 실린더 유압라인 파악

•
  ▶ 굴삭기에 베일집게를 사용하기 위해서는 암실린더 유압라인을 사용해야 하므로 가장 먼저 굴삭기 메인에서 암실린더로 연결되는 유압라인을 파악 합니다.

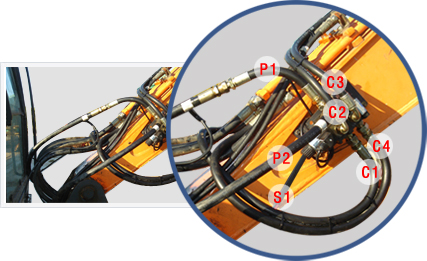

• 유압블럭 장착 및 배선

•
  ▶ P1 : 암실린더 유압라인1 입력
  ▶ P2 : 암실린더 유압라인2 입력
  ▶ C1 : 암실린더 유압라인1 붐대출력
  ▶ C4 : 암실린더 유압라인2 붐대출력
  ▶ C2 : 작업기 연결용 커플링 고정구
  ▶ C3 : 작업기 연결용 커플링 고정구
  ▶ S1 : 컨트롤박스 연결용 전선

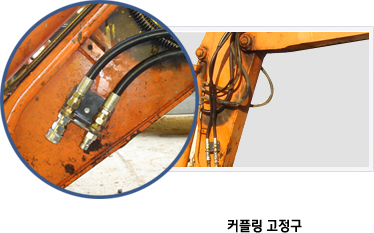

• 커플링 고정 및 운전석 내부 배선

• •
  •

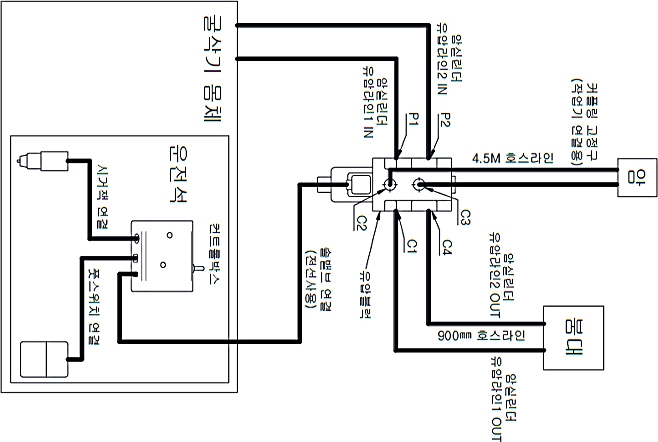

• 굴삭기용 유압블럭 장착 배선도

•

• 부품목록표

• 번호	명칭	수량	번호	명칭	수량
  1	컨트롤박스(SIDA0044)	1EA	9	유압호스(1/2-900L)	2EA
  2	커플링 고정구	1EA	10	유압호스(3/8-4.5M)	2EA
  3	블럭장착브라켓(H0027)	1EA	11	유압니플(PF3/8<->1/2#5)	3EA
  4	유압블럭+솔밸브세트	1EA	12	유압니플(PF3/8<ㄱ>1/2#5)	1EA
  5	발판스위치	1EA	13	유압니플(PF3/8<->3/8#4)	2EA
  6	시거잭	1EA	14	볼트(M8x90L)	2EA
  7	전선	1EA	15	나일론너트(M8)	2EA
  8	유압호스(1/2-200L)	1EA	16
